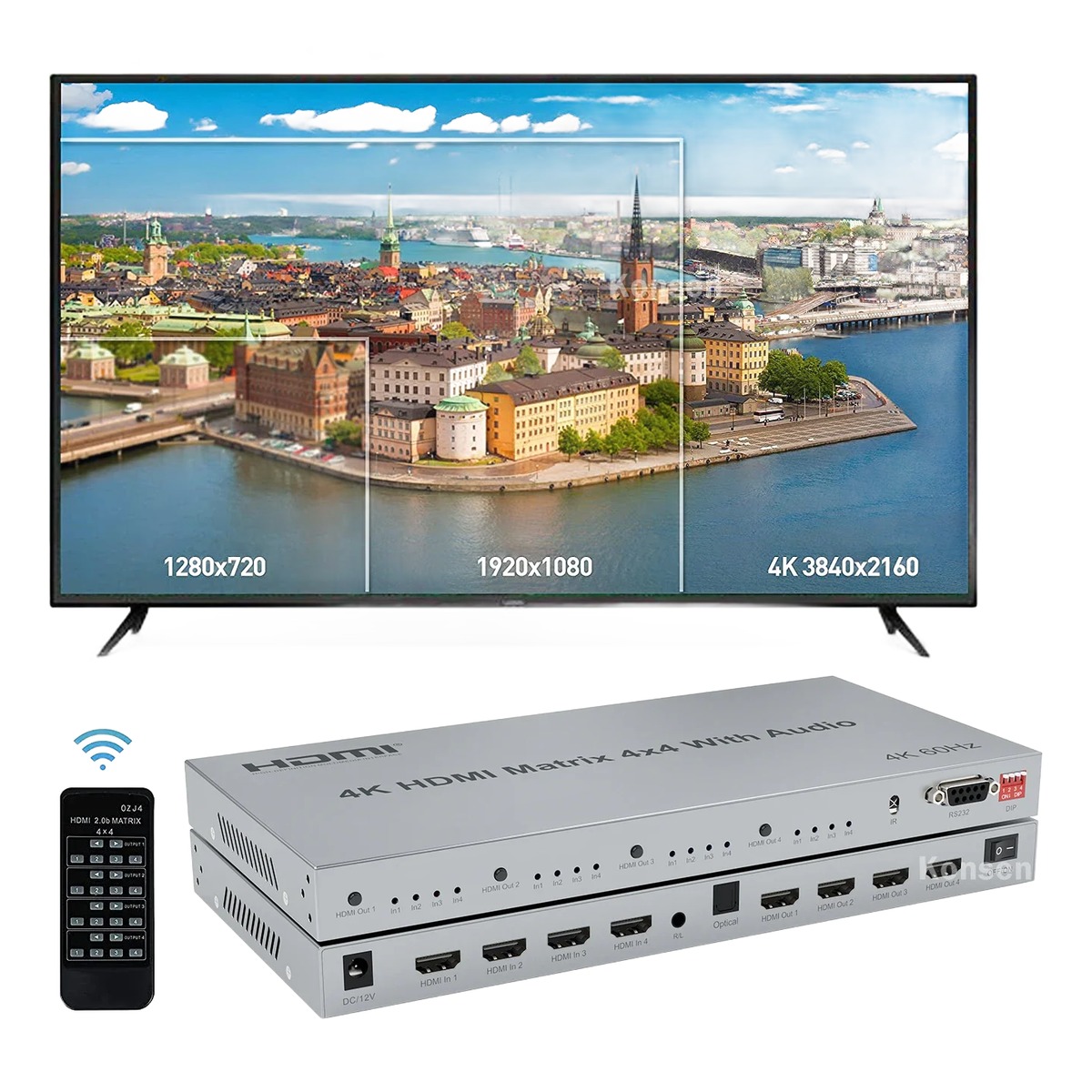

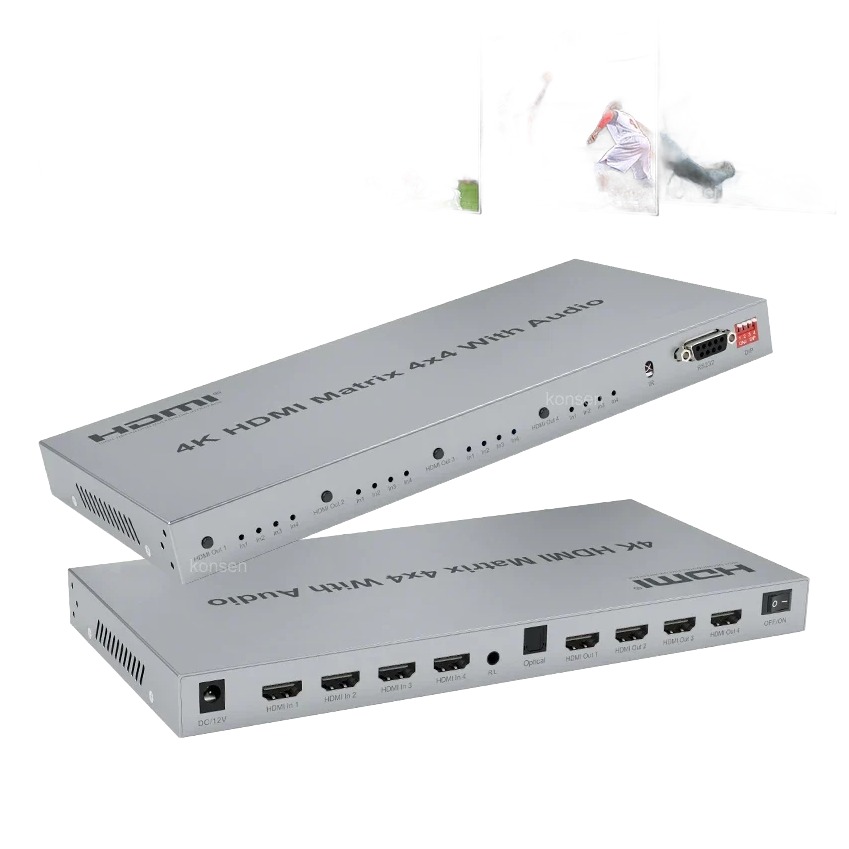

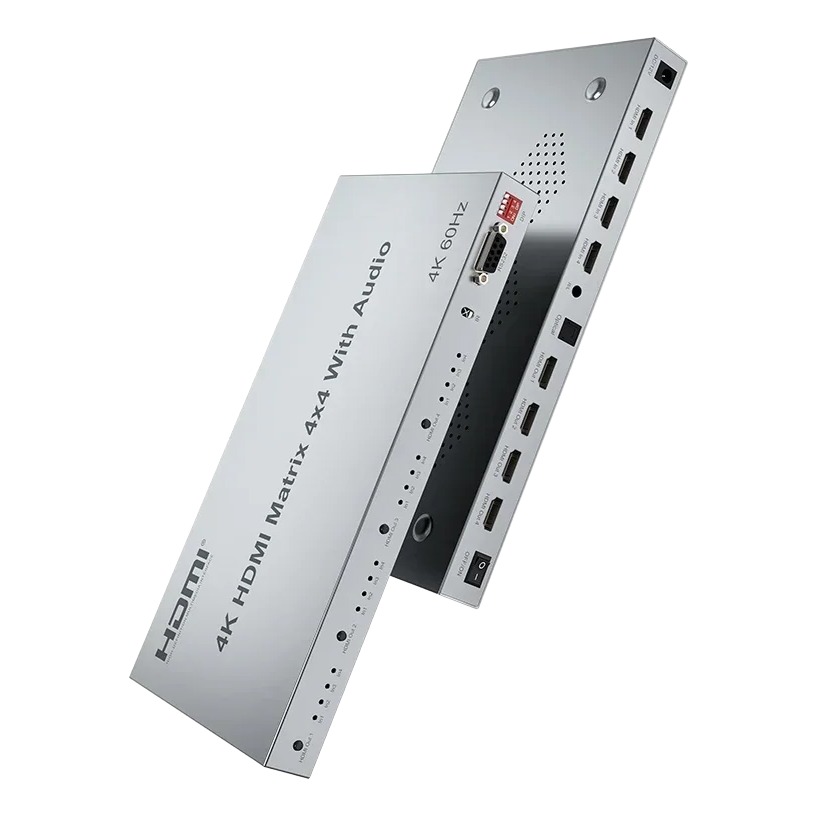

Une console au salon, un lecteur dans le meuble, un ordinateur au bureau, et quatre écrans à servir dont un vidéoprojecteur : cette matrice HDMI 4×4 relie les quatre sources aux quatre sorties et laisse choisir, pour chaque écran, ce qu’il affiche. Les quatre sorties peuvent montrer la même source ou quatre sources différentes en même temps.
Une matrice HDMI 4×4 au lieu d’un câble vidéoprojecteur par source

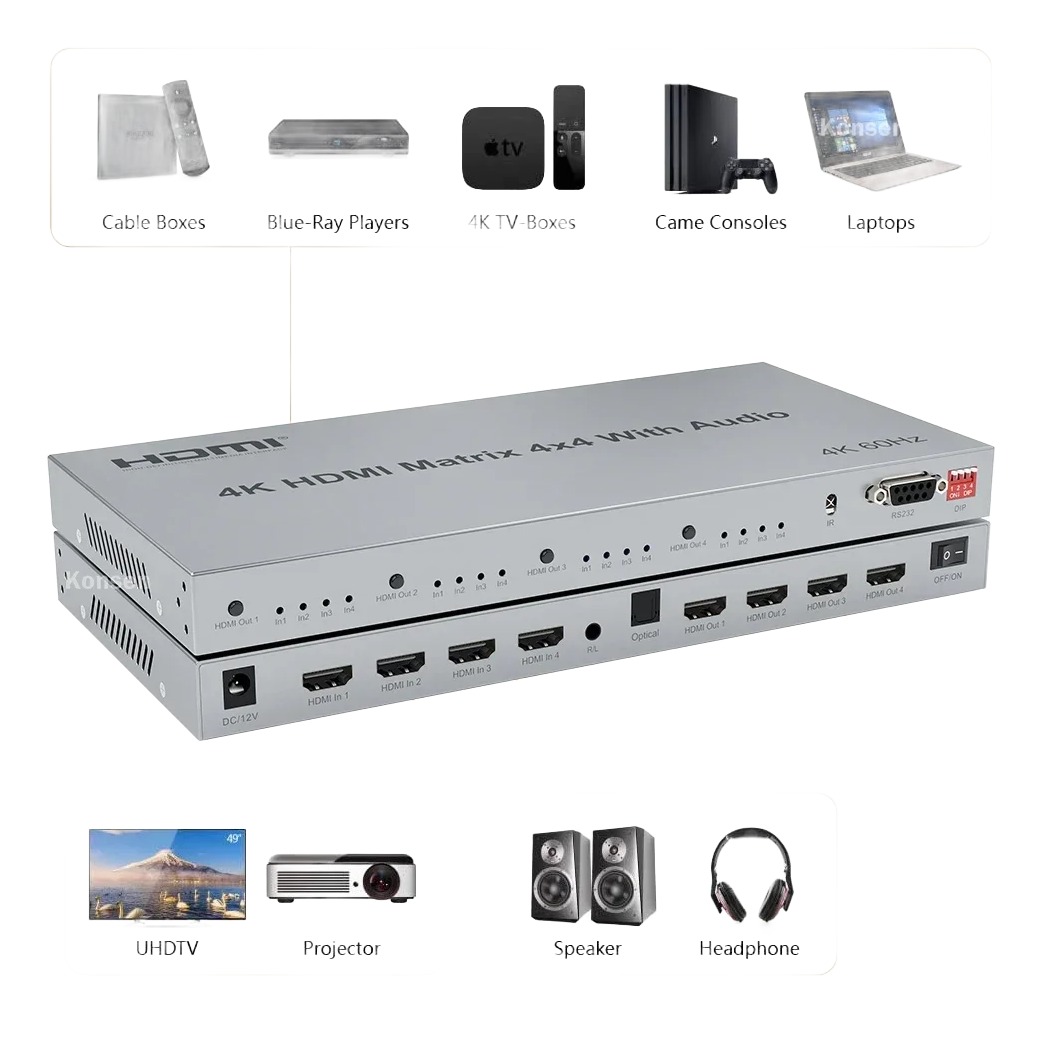

Sans matrice, chaque changement de source oblige à débrancher un câble derrière le meuble. Ici, tout reste branché : on sélectionne l’entrée de chaque sortie avec les boutons en façade, avec la télécommande infrarouge fournie, ou depuis un ordinateur par le port RS232. C’est la configuration des salles de réunion, des salles de cours et des installations home cinéma qui partagent un vidéoprojecteur et un téléviseur.
Caractéristiques relevées chez le fournisseur
- 4 entrées HDMI et 4 sorties HDMI
- Deux versions au même boîtier : 4K à 30 Hz ou 4K à 60 Hz
- Sortie audio optique et prise casque 3,5 mm, associées à la sortie 1
- Commande par boutons, télécommande infrarouge et port RS232
- Couleur profonde 8, 10 ou 12 bits, prise en charge de la 3D
- Câbles HDMI de 15 m au plus en entrée et en sortie en 4K à 30 Hz
- Alimentation 12 V 1 A fournie, boîtier de 276 x 143 x 26 mm, 720 g
Ce qu’il faut savoir avant d’acheter
C’est une matrice de commutation : chaque écran reçoit l’image entière d’une source. Elle ne sait pas étendre un bureau d’ordinateur sur plusieurs écrans. Choisissez la version 60 Hz si une source envoie de la 4K à 60 images par seconde, la version 30 Hz suffit pour de la 1080p ou de la 4K de films.
La télécommande est livrée sans pile. Les voyants latéraux sont discrets : placez la matrice là où vous voyez sa façade.
Pour qui
Elle convient à une pièce équipée d’un vidéoprojecteur et d’un téléviseur, à une salle de réunion avec plusieurs ordinateurs, ou à une installation où l’ampli audio doit recevoir le son d’une source pendant que l’image part vers un autre écran.
Questions fréquentes
Peut-on afficher quatre sources différentes à la fois ? Oui, chaque sortie choisit son entrée.
Étend-elle le bureau d’un ordinateur ? Non, chaque écran affiche une source complète.
Quelle sortie porte le son vers l’ampli ? La sortie optique et la prise casque suivent la sortie 1.
Que contient la boîte ? La matrice, la télécommande, l’alimentation 12 V et le manuel.
Client –

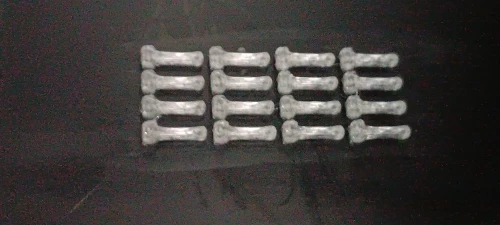

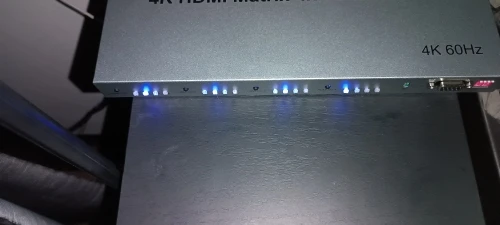

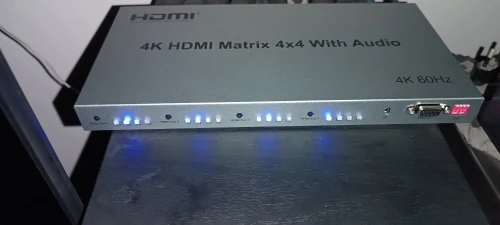

Boîte un peu cabossée mais l’appareil était intact. Le signal est accroché et ne décroche pas. Comme l’a signalé un autre utilisateur, les voyants sur le côté sont peu visibles : j’ai réglé le problème provisoirement avec de petits embouts transparents insérés dans les trous. Ce n’est pas très joli, mais au moins je vois ce que j’ai sélectionné.
