Derrière un ordinateur collé au mur ou glissé sous un bureau, un câble HDMI branché droit sur une sortie DVI fait levier sur le connecteur et se plie à angle vif. Cet adaptateur DVI HDMI coudé à 90 degrés renvoie la prise HDMI vers le haut ou vers le bas, et le câble longe le boîtier au lieu de buter contre le mur. Il se branche sur un câble vidéoprojecteur HDMI ordinaire pour relier une carte graphique à sortie DVI à un vidéoprojecteur, à une télévision ou à un moniteur HDMI.
Un adaptateur DVI HDMI coudé pour les prises difficiles d’accès

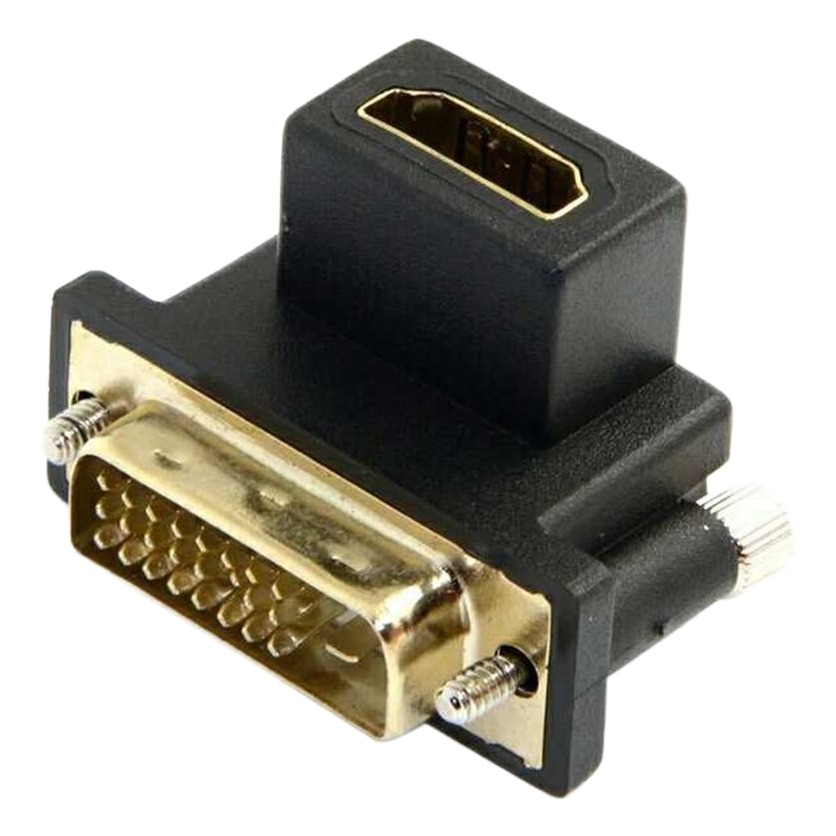

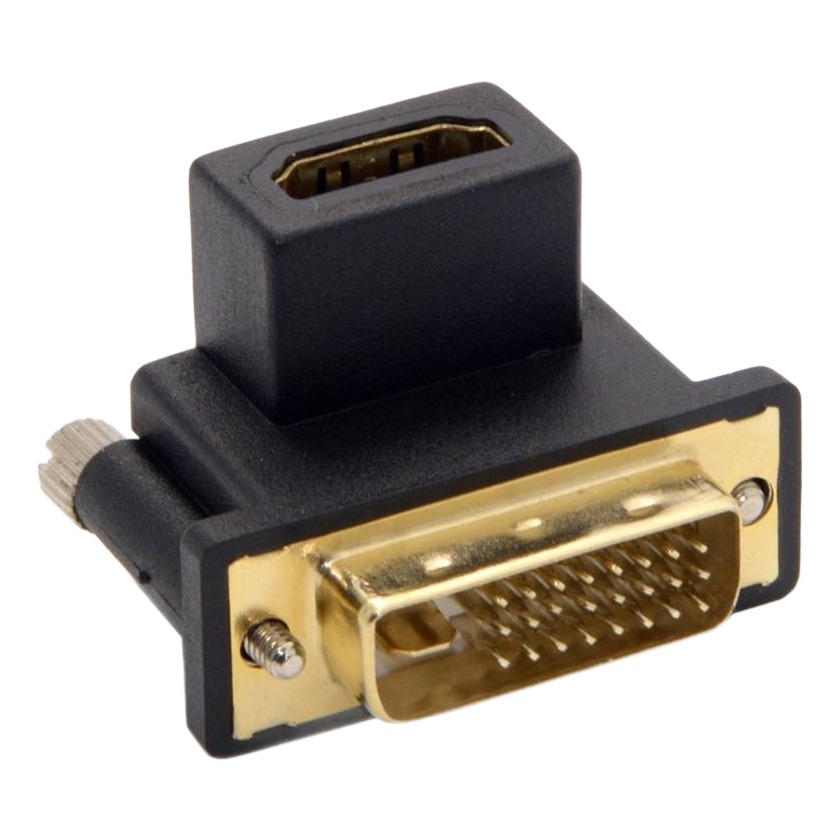

D’un côté, une fiche DVI mâle se visse sur la sortie de l’ordinateur grâce à ses deux vis de fixation. De l’autre, une prise HDMI femelle reçoit le câble HDMI. Entre les deux, le corps de l’adaptateur forme un angle droit : la prise HDMI ne sort pas dans l’axe du connecteur DVI, elle part sur le côté, à 90 degrés. La fiche DVI porte 24 broches et une lame plate, le format 24+1 visible sur les photos, avec des contacts dorés.
Haut ou Bas, le sens du coude
Le menu de la fiche propose deux versions au même prix, Haut et Bas, les deux sens de coude du fournisseur. Avec la version Haut, la prise HDMI est tournée vers le haut une fois l’adaptateur vissé ; avec la version Bas, elle est tournée vers le bas. Regardez la sortie DVI de l’appareil avant de choisir : la version Haut convient quand la place est libre au-dessus de la prise, la version Bas quand elle l’est en dessous.
- Connecteurs : DVI mâle d’un côté, HDMI femelle de l’autre.
- Forme : coudée à 90 degrés, en version Haut ou Bas.
- Fixation : deux vis moletées sur la fiche DVI.
- Résolution annoncée : jusqu’à 1920 x 1200.
- Compatibilité annoncée : ordinateurs PC et Mac, écrans plats, vidéoprojecteurs et télévisions HD.
- Certification : CE, selon le fournisseur.
Du PC au vidéoprojecteur sans tordre le câble
Le cas le plus courant : un ordinateur de bureau dont la carte graphique n’offre qu’une sortie DVI, et un vidéoprojecteur ou une télévision qui n’accepte que le HDMI. L’adaptateur se visse sur la carte, puis un câble HDMI standard part de sa prise femelle jusqu’à l’appareil. Le câble n’a plus besoin d’être tordu pour atteindre l’écran, comme le souligne le fournisseur, qui destine aussi l’adaptateur aux écrans plats, aux écrans à tube numériques et aux machines industrielles.
Ce qu’il faut savoir avant de commander
L’adaptateur relie deux connecteurs numériques, DVI et HDMI. Il ne sert donc pas pour une sortie VGA, qui est analogique et demande un convertisseur. Le câble HDMI n’est pas fourni : prévoyez un câble de la longueur voulue entre l’ordinateur et l’appareil. Le colis mesure 15 x 10 x 5 cm pour environ 100 g, selon le fournisseur.
Questions fréquentes
Quelle différence entre les versions Haut et Bas ?
Les versions Haut et Bas de cet adaptateur DVI HDMI coudé diffèrent seulement par le sens du coude : la prise HDMI part vers le haut ou vers le bas une fois la fiche DVI vissée.
Cet adaptateur fonctionne-t-il avec un vidéoprojecteur ?
Oui, le fournisseur annonce cet adaptateur DVI HDMI coudé compatible avec les vidéoprojecteurs, les télévisions HD et les écrans plats.
Quelle résolution cet adaptateur accepte-t-il ?
Le fournisseur annonce pour cet adaptateur DVI HDMI coudé une résolution maximale de 1920 x 1200, celle des moniteurs d’ordinateur au format 16/10.
Le câble HDMI est-il fourni avec l’adaptateur ?
Non, l’adaptateur DVI HDMI coudé est vendu seul, sans câble : il se branche sur le câble HDMI que vous possédez déjà.
Peut-on brancher cet adaptateur sur un Mac ?
Oui, le fournisseur déclare cet adaptateur DVI HDMI coudé compatible avec les ordinateurs PC et Mac équipés d’une sortie DVI.
Client –
L’adaptateur est très bien fini et s’emboîte exactement.
